Introduzione

II componenti di business (business objects - BO) espongono i loro servizi mediante le relative interfacce. Un business tier formato da piu' BO comporta :

• forte accoppiamento (tight coupling) tra client e i BO
• accesso complesso e non uniforme alle risorse di business
• problemi di performance sulla rete a causa delle complesse e numerose interazioni client - BO

A cosa serve questo pattern

L'intento del pattern Facade è di :

• esporre un'interfaccia "a grana grossa"(coarse-grained) unificata e omogenea (e quindi semplificata) del business tier
• ridurre il numero di BO esposti al client
• ridurre l'accoppiamento tra client e BO
• migliorare le performance di rete diminuendo le interazioni remote tra client e BO
• astrarre il client dai dettagli implementativi di business
• nascondere la complessità delle interazioni e delle dipendenze dei BO
• concentrare il security management ed il transaction management sul business tier

Questo si ottiene anteponendo ai BO un EJB di tipo Session il cui compito è interfacciare e gestire i singoli componenti di business.

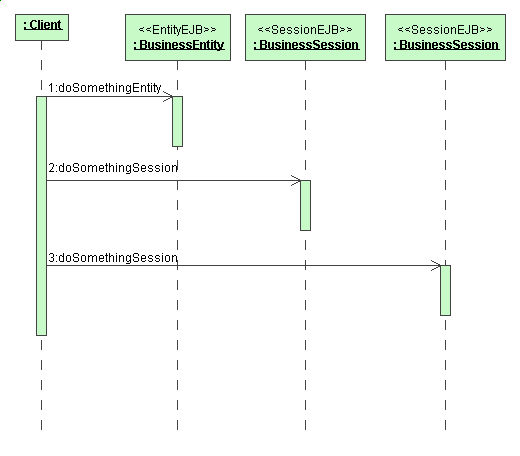

Nei Sequence Diagram riportati si illustrano le interazioni fra un client e i BO senza una classe Facade:

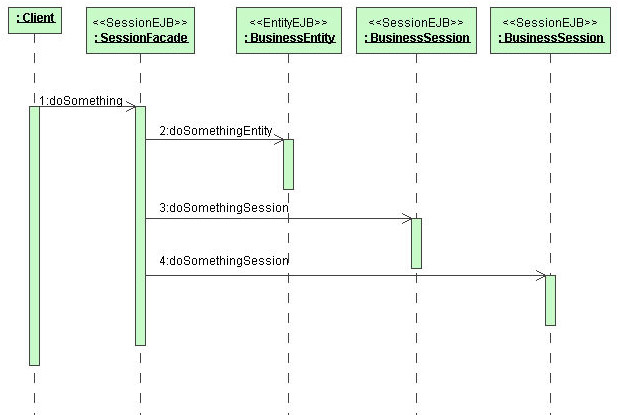

e con l'utilizzo di una classe Facade :

Motivazione

Il pattern individua nel Session Facade il "Controller" del business tier con il compito di coordinare e gestire le interazioni fra i BO: il Facade diventa il punto ottimale dove gestire il "workflow" di business (interazioni tra BO, gestione delle transazioni, controllo validità dati, …).

Spiegazione del funzionamento

Il Facade disaccoppia il client dalla complessità del business tier esponendone un'interfaccia uniforme. A titolo di esempio si riporta il codice di un client che accede a due diversi EJB:

Context
                        ctx = null;

                        ctx = new InitialContext();

                        Object obj = ctx.lookup(JndiNames.ACCOUNT);

                        AccountHome accountHome =
                        (AccountHome)PortableRemoteObject.narrow(

                        obj,
                        AccountHome.class);

// find the account

                        Account account = accountHome.findByPrimaryKey(new
                        AccountPK(userid));

                        obj = ctx.lookup(JndiNames.SHOPPER);

                        ShopperHome
        shopperHome=(ShopperHome)PortableRemoteObject.narrow(

                        obj,ShopperHome.class);

// Create the eCommerce basket

                        Shopper shopper = shopperHome.create(userid);

                        double balance = account.getBalance();

                        shopper.addItem(new ProductOM(. . .));

                        if(shopper.getAmount() > account.getBalance())

  System.out.println("Acquisto
                        # NON # possibile !");

                        else

  System.out.println("Acquisto
                        possibile.");

A parità di funzionalità offerte, l'utilizzo del pattern Facade semplifica il codice del client come mostrato di seguito :

try
                        {

                        Context ctx = null;

                        ctx = new InitialContext();

// Lookup del Façade che gestisce
                        gli EJB Account e Shopper

                        Object obj = ctx.lookup(JndiNames.FACADE);

                        FacadeHome facadeHome =
                        (FacadeHome)PortableRemoteObject.narrow(

                        obj,
                        FacadeHome.class);

                        Facade facade = facadeHome.create(userid);

                        facade.addItem(new ProductOM(. . .));

                        System.out.println("Acquisto possibile.");

                        }

                        catch(BuyException be) {

                        System.out.println("Acquisto # NON
                        # possibile !");

}

Struttura

Il Facade

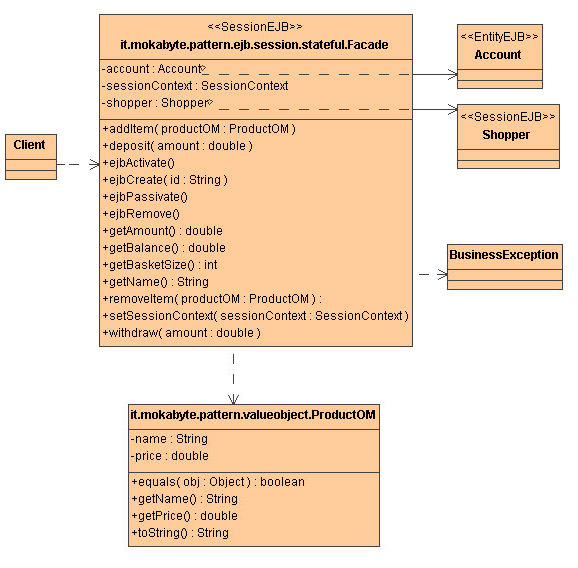

Class Diagram

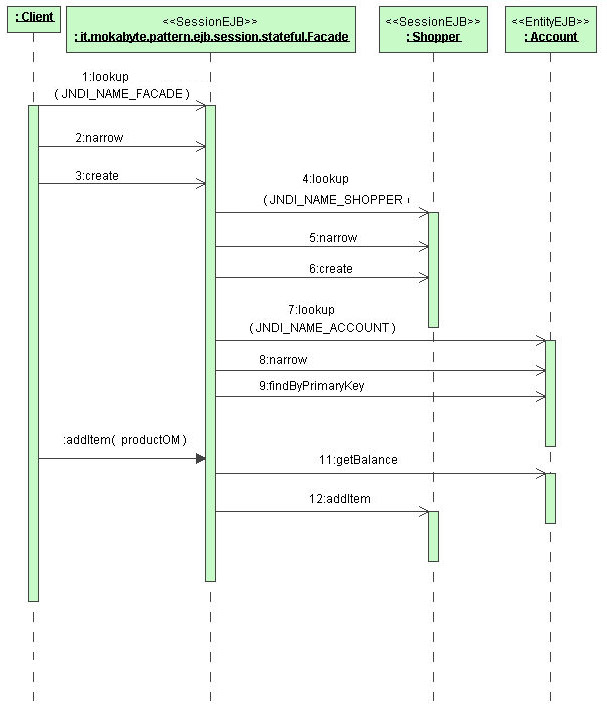

Sequence Diagram

A secondo dello scopo del Facade, l'implementazione può variare dal "semplice passa carte" (delega ai BO la logica di business) al realizzare le regole di business (coordinando i BO necessari).

L'EJB Facade può essere sia di tipo Stateful che Stateless, a secondo della necessità di contenere o meno una stato conversazionale.

Quando si procede all'implementazione di un Facade, è bene tenere presente la granularità che il componente offre al client.

La letteratura indica di non associare un Facade ad ogni singolo use case (grana toppo fine) bensì ad un insieme di use case correlati ottenendo una granularità "piu' grossa".

Di seguito si riporta un esempio di implementazione di un Session Facade di tipo stateful :

public
                        class FacadeBean implements SessionBean {

/** Reference to the Shopper Stateful EJB */

                        private Shopper shopper = null;

/** Reference to the Account Entity EJB entity bean
                        */

                        protected Account account = null;

Nel
                        metodo ejbCreate si crea un Ejb stateful per la gestione
                        del carrello della spesa (Shopper) e un Entity per la
                        gestione del conto virtuale dell'utente (Account).
public void ejbCreate(String ID) {
try {

                        Context ctx = new InitialContext();

                        Object lookupObject = ctx.lookup(<<JNDI_NAME_SHOPPER>>);

                        ShopperHome shopperHome
                        =(ShopperHomePortableRemoteObject.narrow(

                        lookupObject,ShopperHome.class);

                        lookupObject = ctx.lookup(<<JNDI_NAME_SHOPPER>>);

                        AccountHome accountHome = (AccountHome)

                        PortableRemoteObject.narrow(lookupObject,
                        AccountHome.class);

                        this.shopper = shopperHome.create(ID);

                        this.account = accountHome.findByPrimaryKey(new
                        AccountPK(ID));

A titolo di esempio si mostrano tre possibili implementazioni dei metodi del Facade :

• removeItem: il Facade delega l'operazione all'EJB Shopper
• addItem: il Facade implementa la logica di business utilizzando sia dati dell'EJB Shopper che i business data dell'EJB Account
• deposit: il Facade implementa le business rules e solo nel caso che siano soddisfatte provvede ad accedere ai business data

public
                        void removeItem(ProductOM prod)throws BusinessException{

                        try{

                        shopper.removeItem(prod);

                        }

                        catch(RemoteException re) {

                        throw new BusinessException(re);

                        }

                        }

public void addItem(ProductOM prod) throws BusinessException{

                        try{

// somma tra il costo del prodotto
                        e l'attuale ammontare

// della spesa

                        double totToPay = prod.getPrice()+
                        shopper.getAmount();

// se il totale è inferiore
                        dei soldi disponibili

// aggiungo il prodotto al carrello
                        della spesa

                        if( totToPay > account.getBalance())

                        throw new BusinessException(.
                        . .);

                        shopper.addItem(prod);

                        }

                        catch(RemoteException e) {

                        throw new BusinessException(e);

                        }

                        }
public void deposit(double money) throws BankException
                        {

                        try {

                        if ((money <= 0)||(money
                        > <<MAX VALUE>>))

                        throw new BankException("Deposit
                        ["+money+"] NOT allowed !");

// aggiorno il saldo se la cifra
                        è compresa

// nel range specificato

                        account.setBalance(account.getBalance()
                        + money);

                        } catch (RemoteException e) {

                        throw new BankException(e);

                        }

                        }

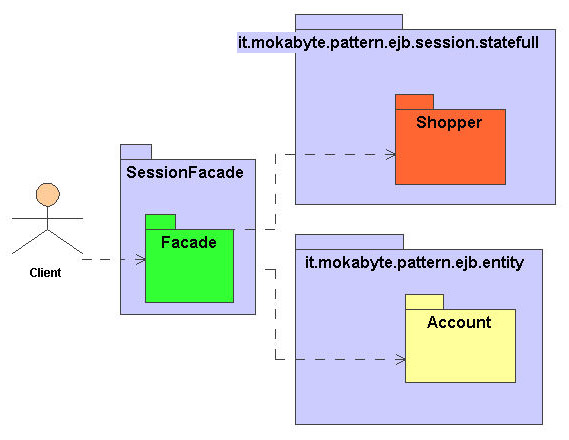

Un caso d'uso

Nell'esempio proposto il Session Facade gestisce un semplice caso di eCommerce "nascondendo" al client la gestione degli EJB Shopper e Account.

Bibliografia e riferimenti

• L'archivio zip con gli esempi è scaricabile
• [qui](mokapattern_facade.zip).
• [Gof] Gamma, Helm, Johnson, Vlissides : Design Patterns - Elements of Reusable Object-Oriented Software

• [J2EE] Alur,Crupi,Malks : Core J2EE Patterns - Best Practices and Design Strategies

• [SJP] Sun Java Center J2EE Patterns: http://developer.java.sun.com/developer/restricted/patterns/J2EEPatternsAtAGlance.html

• [BPP] Sun blueprints-Design Patterns Catalog : http://java.sun.com/blueprints/patterns/j2ee_patterns/catalog.html

• [EJBA] G.Puliti- Corso di EJB VI parte : un esempio completo, Mokabyte N.51, Aprile 2001
