Nello scorso articolo abbiamo introdotto i principali concetti JBI e SCA [MOKA-JBI-SCA_I].

In questo, mostreremo un semplice esempio di BPEL e lo svilupperemo con due prodotti, uno JBI e l'altro SCA; l'esempio in chiave JBI verrà fatto con Glassfish ESB (il nuovo nome di Open ESB di SUN, l'ESB open source di SUN che è JBI-compliant), mentre per la versione SCA useremo Oracle SOA suite, la suite Oracle per SOA basata su SCA.

L'esempio proposto Sviluppiamo ora un semplice BPEL che "orchestra" un Web Service. L'esempio è volutamente semplice: ci serve unicamente per evidenziare le principali differenze tra le due tecnologie. È interessante notare che BPEL è un fattore in comune per entrambi gli ambiti tecnologici per l'orchestrazione dei servizi (per esempi più significativi di BPEL, al di fuori dagli obiettivi di questo articolo, si vedano [MOKASOAX], [JBI4CICS], [MOKA_BPEL]).

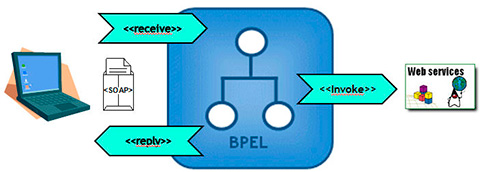

Figura 1 - Scenario dell'esempio
Figura 1 - Scenario dell'esempio

Tale esempio verrà implementato sia con l'ESB open source di SUN (JBI-compliant) [OPENESB] che con l' Oracle SOA suite (basata su SCA) [ORASOA].

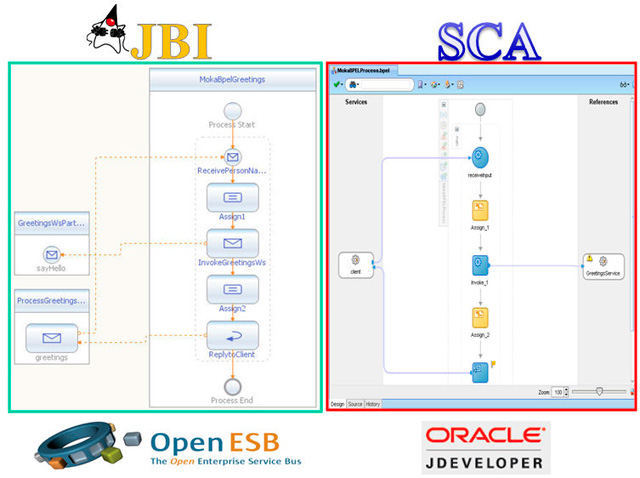

Figura 2 - Scenario dell'esempio
Figura 2 - Scenario dell'esempio

Il Web Service dell'esempio Lo scenario d'esempio prevede l'invocazione del seguente semplice Web Service Jax-Ws di nome GreetingsService presente nel progetto WebApp MokaWebServices.

@WebService
public class GreetingsService {
@WebMethod
public String sayHello(String param) throws Exception{

String result = "Hello [" + param + "]!";
return result;
}
}

Il Servizio Orchestrato Il BPEL si occuperà di invocare il WebService GreetingsService e ritornare il risultato ottenuto concatenando al risultato il nome dell'ESB in cui è deployato.

I passi sono quindi: Receive: ricezione di una stringa da parte dell'utente Invoke: invocazione del WS GreetingsService passandogli come input la stringa ricevuta Reply: ritorna come risultato la stringa restituita dal WS anteponendo la stringa "Result OpenESB:" nel BPEL deployato su Open ESB, "Result Oracle" nel BPEL deployato su Oracle. Implementazione Open ESB L'esempio sviluppato con NetBeans è disponibile nello ZIP scaricabile come allegato dal menu in alto a sinistra. Per provare l'esempio è possibile vedere il pocast a partire da qui HYPERLINK "http://www.mokabyte.it/2008/10/PodcastArticoloJBI-SCA.htm" http://www.mokabyte.it/2008/10/PodcastArticoloJBI-SCA.htm).

Il BPEL finale che si ottiene è rappresentato nella seguente figura:

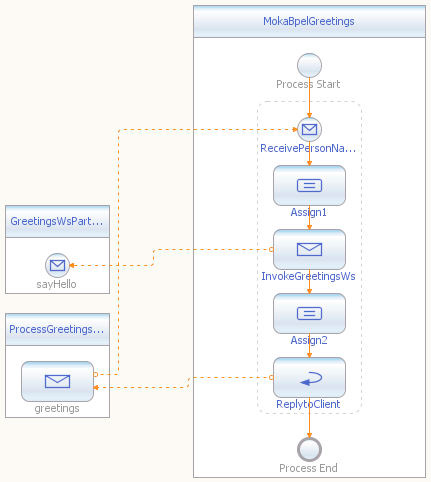

Figura 3 - Il processo BPEL fatto con OpenESB
Figura 3 - Il processo BPEL fatto con OpenESB

Eseguendo il test SOAP-UI, il risultato che si ottiene è il seguente:

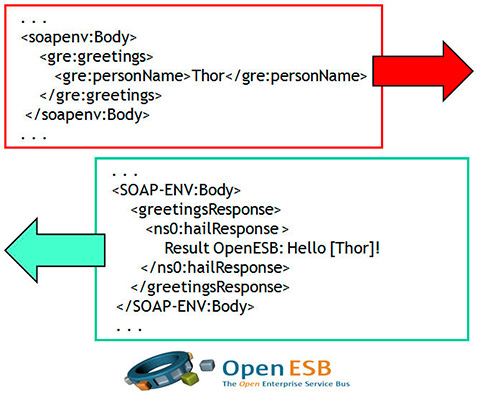

Figura 4 - Esecuzione test SOAP-UI dell'esempio fatto con Open ESB
Figura 4 - Esecuzione test SOAP-UI dell'esempio fatto con Open ESB

Artefatti JBI Vediamo quale artefatti vengono generati per questo semplice esempio nella versione "JBI".

La Composite Application (CA) è uno ZIP (MokaSoaCompositeApp.zip) che contiene al suo interno i JAR delle Service Unit (SU) che la compongono (vedere [MOKA_JBI]).

Nel nostro esempio le Service Unit sono due: sun-http-binding.jar: la Service Unit che utilizza il Binding Component http MokaBpelModule.jar: la Service Unit che contiene il BPEL dell'esempio.

Nello ZIP della Composite Application (MokaSoaCompositeApp.zip) è presente il descrittore (jbi.xml) che elenca le SU che compongono la CA e i nomi degli endpoint provider e consumer.

...
<jbi xmlns="http://java.sun.com/xml/ns/jbi" ... xsi:schemaLocation="http://java.sun.com/xml/ns/jbi ./jbi.xsd">
<service-assembly>
<identification>
<name>MokaSoaCompositeApp</name>
<description>...</description>
</identification>
<service-unit>
<identification>
<name>MokaSoaCompositeApp-MokaBpelModule</name>
<description>...</description>
</identification>
<target>
<artifacts-zip>MokaBpelModule.jar</artifacts-zip>
<component-name>sun-bpel-engine</component-name>
</target>
</service-unit>
<service-unit>
<identification>
<name>MokaSoaCompositeApp-sun-http-binding</name>
<description>...</description>
</identification>
<target>
<artifacts-zip>sun-http-binding.jar</artifacts-zip>
<component-name>sun-http-binding</component-name>
</target>
</service-unit>
<connections>
<connection>
<consumer endpoint-name
="GreetingsWsRole_partnerRole" service-name
="ns1:GreetingsWsPartnerLink"/>
<provider endpoint-name="GreetingsPort" service-name
="ns2:GreetingsService"/>
</connection>
<connection>
<consumer endpoint-name
="GreetingsProcessPort" service-name
="ns3:GreetingsProcessService"/>
<provider endpoint-name
="GreetingsProcessPortTypeRole_myRole" service-name
="ns1:ProcessGreetingsPartnerLink"/>
</connection>
</connections>
</service-assembly>
</jbi>
...

A sua volta, ogni Service Unit ha al suo interno un descrittore (sempre di nome jbi.xml) che specifica se il componente JBI è un Service Engine (<services binding-component="false) o un Binding component ("<services binding-component="true">) e indica il nome degli endpoint. Il deploy prevede di copiare l'archivio relativo al componente che si vuole installare nella directory "install" (nel nostro esempio servono il bpelserviceengine.jar e l'httpbc.jar) mentre lo ZIP della Composite Application nella directory deploy.

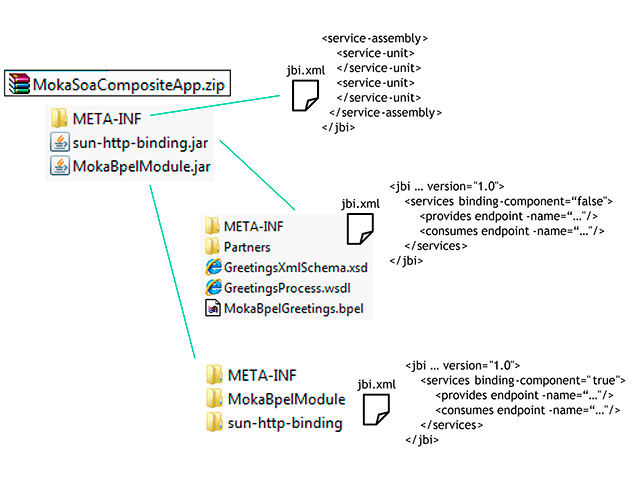

Figura 5 - Artefatti JBI
Figura 5 - Artefatti JBI

Implementazione con Oracle SOA Suite 10g Si realizzerà ora lo stesso esempio in chiave SCA utilizzando Oracle SOA suite 10 g.

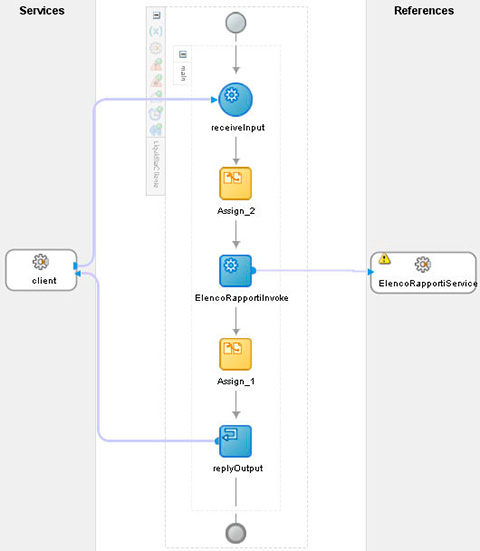

Figura 6 - Scenario dell'esempio con Oracle SOA
Figura 6 - Scenario dell'esempio con Oracle SOA

Eseguendo il test con SOAP-UI il risultato che si ottiene è il seguente

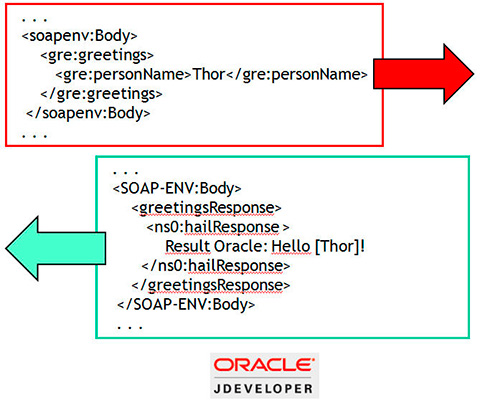

Figura 7 - Esecuzione test SOAP-UI dell'esempio fatto con Oracle
Figura 7 - Esecuzione test SOAP-UI dell'esempio fatto con Oracle

Artefatti SCA La Composite Application SCA viene definita mediante il seguente file descrittore composite.xml:

...
<?xml version="1.0" encoding="UTF-8" ?>
<composite name="MokaSOAComposite"
revision="1.0"
label="2008-05-09_11-20-50_854"
mode="active"
state="on"
xmlns="http://xmlns.oracle.com/sca/1.0"
xmlns:xs="http://www.w3.org/2001/XMLSchema"
xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy"
xmlns:orawsp="http://schemas.oracle.com/ws/2006/01/policy"
xmlns:ui="http://xmlns.oracle.com/soa/designer/">
<import namespace="http://xmlns.oracle.com/oracle/MokaSOAComposite/MokaBPELProcess"
location="MokaBPELProcess.wsdl" importType="wsdl"/>
<import namespace="http://ws.mokabyte.it/" location="GreetingsService.wsdl"
importType="wsdl"/>
<service name="client" ui:wsdlLocation="MokaBPELProcess.wsdl">
<interface.wsdl interface
="http://xmlns.oracle.com/oracle/MokaSOAComposite
/MokaBPELProcess#wsdl.interface(MokaBPELProcess)"/>
<binding.ws port
="http://xmlns.oracle.com/oracle/MokaSOAComposite
/MokaBPELProcess#wsdl.endpoint(client/MokaBPEELProcess_pt)"/>
</service>
<component name="MokaBPELProcess">
<implementation.bpel src="MokaBPELProcess.bpel"/>
</component>
<reference name="GreetingsService" ui:wsdlLocation="GreetingsService.wsdl">
<interface.wsdl interface="http://ws.mokabyte.it/#wsdl.interface(Greetings)"/>
<binding.ws port="http://ws.mokabyte.it/#wsdl.endpoint(GreetingsService/GreetingsPort)"
location="GreetingsService.wsdl"/>
</reference>
<wire>
<source.uri>client</source.uri>
<target.uri>MokaBPELProcess/client</target.uri>
</wire>
<wire>
<source.uri>MokaBPELProcess/GreetingsService</source.uri>
<target.uri>GreetingsService</target.uri>
</wire>
</composite>
...

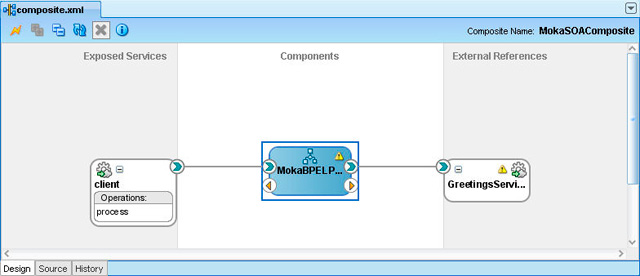

Figura 8 - Composite Application dell'esempio
Figura 8 - Composite Application dell'esempio

Nel descrittore component.xml vengono elencati: il servizio esposto il componente che rappresenta l'implementazione del servizio i reference che sono le dipendenze da altri servizi i collegamenti (wire) tra i componenti presenti in un dominio SCA (area di funzionalità business).

A sua volta, ciascun componente e reference sono descritti da un file WSDL. Il deploy viene effettuato impacchettando i componenti che fanno parte di un dominio SCA. La composite rappresenta l'unità minima installabile e il formato per l'impacchettamento è il JAR. Non è detto che questa estensione venga conservata dopo il deploy; per esempio, i runtime basati su Java EE potrebbero convertire l'estensione .jar in quella .ear. Anche se i componenti impacchettati devono appartenere a un dominio SCA, questo non rappresenta un vincolo nell'inclusione di possibili componenti appartenenti a domini SCA differenti. In tal caso, le connessioni (wire) tra componenti appartenenti a domini SCA differenti devono implementare dei meccanismi specifici di binding per indirizzare i servizi.

In generale, il JAR di cui effettuare il deploy conterrà il descrittore .xml e tanti file WSDL quanti saranno i servizi indicati come reference all'interno del component.xml; inoltre, è presente il WSDL del componente che espone il servizio all'esterno.

Il JAR per l'esempio proposto contiene: il descrittore component.xml il file WSDL MokaBPELProcess.wsdl del componente SCA tanti file WSDL quanti sono i servizi indicati come reference. In questo caso sarà presente il file GreetingsService.wsdl.

Per ulteriori informazioni fare riferimento alle specifiche riportate dal modello di assembly SCA [SCA].

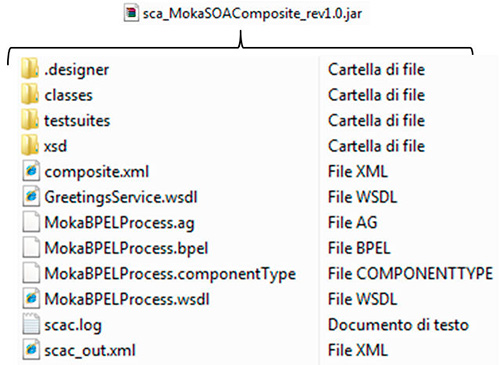

Figura 9 - Artefatti SCA
Figura 9 - Artefatti SCA

Conclusioni In questo articolo abbiamo visto un semplice esempio pratico sviluppato con un prodotto JBI-compliant (OpenESB di SUN) e SCA-compliant (Oracle SOA ). Nel prossimo articolo si concluderà questa mini-serie dedicata a JBI & SCA facendo alcune considerazioni dal punto di vista architetturale, tecnologico e di "mercato".

Riferimenti [MOKA-JBI-SCA_I] M. Piraccini, S. Rossini, V.Caranna: "Java Business Integration e Service Component Architecture - I parte: Introduzione", MokaByte 131, Luglio/Agosto 2008

[OPENESB] OpenESB v2 Stable https://open-esb.dev.java.net

[ORASOA] Oracle SOA Suite Technology Preview http://www.oracle.com/technology/products/ias/bpel/techpreview/index.html

[MOKA-JBI-SCA-SAMPLE-ZIP] Lo ZIP dell'esempio proposto è scaricabile come allegato dal menu in alto a sinistra.

[MOKA-JBI-SCA-PODCAST] HYPERLINK "http://www.mokabyte.it/2008/10/PodcastArticoloJBI-SCA.htm" http://www.mokabyte.it/2008/10/PodcastArticoloJBI-SCA.htm

[MOKASOA] [MOKASOAI] M. Piraccini, S. Rossini, "SOA: Introduzione", MokaByte 100, Ottobre 2005 [MOKASOAII] M. Piraccini, S. Rossini, "SOA: Metodologia", MokaByte 101, Novembre 2005 [MOKASOAIII] M. Piraccini, S. Rossini, "SOA (III): Il Maturity Model", MokaByte 102, Dicembre 2005 [MOKASOAIV] M. Piraccini, S. Rossini, "SOA (IV) Roadmap", MokaByte 103, Gennaio 2006 [MOKASOAV] M. Piraccini, S. Rossini, "SOA (V) SOI", MokaByte 104, Febbraio 2006 [MOKASOAVI] M. Piraccini, S. Rossini, "SOA (VI) ESB (I)", MokaByte 105, Marzo 2006 [MOKASOAVII] M. Piraccini, S. Rossini, "SOA (VII) ESB (II)", MokaByte 106, Aprile 2006 [MOKASOAVIII] M. Piraccini, S. Rossini, "SOA (VIII)", MokaByte 107, Maggio 2006 [MOKASOAIX] M. Piraccini, S. Rossini, "SOA (IX) Esempio (I)", MokaByte 108, Giugno 2006 [MOKASOAX] M. Piraccini, S. Rossini, "SOA (X) Esempio (II)", MokaByte 108, Luglio/Agosto 2006 [MOKASOA_XI] M. Piraccini, S. Rossini, "SOA (XI): Riuso e granularità dei servizi SOA", MokaByte 108, Luglio/Agosto 2006

[MOKAJBI] [MOKAJBII] S. Rossini, Java Business Integration(I), Mokabyte 100, Ottobre 2005 [MOKAJBIII] S. Rossini, Java Business Integration(II), Mokabyte 101, Novembre 2005 [MOKAJBI_II] S. Rossini, Java Business Integration(III), Mokabyte 102, Dicembre 2005

[MOKAEAISOACAP5] "Architetture di integrazione. Dall'Enterprise Integration a SOA", Capitolo 5: "Java Business Integration" http://www2.mokabyte.it/cms/article.run?articleId=6TB-7TJ-J6N-2C57f00000121141690_7578477f

[JBI4CICS] S. Rossini, A. Cannone, it: JBI4CICS: "Integrare CICS con il Binding Component Jbi4Cics", Mokabyte 118, Maggio 2007 en: Integrating CICS with Jbi4Cics Component http://www.theserverside.com/tt/articles/article.tss?l=IntegratingCICSwithJBI)

[JBI4CORBA] M. Piraccini, M. Casoni, "Jbi4Corba: Integrare CORBA con il Binding Component Jbi4Corba", Mokabyte 117, Aprile 2007

[MOKA_ESB] S. Rossini, "Enterprise Service Bus", MokaByte 96, Maggio 2005

[MOKA_BPEL] L. Rinaldi, "Business Process Execution Language", Mokabyte 127, Marzo 2008

[WPCOBIS] Comparison of business integration software: http://en.wikipedia.org/wiki/Comparisonofbusinessintegration_software

[JBIWP] http://en.wikipedia.org/wiki/JavaBusiness_Integration

[JBI] http://jcp.org/en/jsr/detail?id=208

[SCA] http://www.osoa.org/display/Main/Service+Component+Architecture+Specifications

[SCAWP] http://en.wikipedia.org/wiki/Servicecomponent_architecture

[DCISCA] D. Chappel, Introducing SCA http://www.davidchappell.com/articles/Introducing_SCA.pdf
