Questo è il secondo articolo di una serie di tre, che hanno come obiettivo lo sviluppo di un interprete di espressioni. Nel mese scorso abbiamo affrontato la fase di analisi lessicale e una breve descrizione generale del progetto. Lobiettivo di questarticolo è lesame della fase di analisi sintattica, sia dal punto di vista della logica dellanalisi edella progettazione sia dal punto di vista dellimplementazione
I due passi preliminari da compiere quando si costruisce un analizzatore sintattico sono:
- Definizione della grammatica
- Scelta dellalgoritmo di analisi
La grammatica non è altro che un insieme di regole che disciplinano, dal punto di vista sintattico, luso di un determinato input. Nel caso dellinterprete, linput previstoè costituito da espressioni aritmetiche. Le espressioni sono una successione di operazioni tra termini che possono essere associati con le parentesi. I termini delle nostre espressioni sono variabili o numeri. Le operazioni vengono rappresentate con degli operatori, che nel nostro caso sono i simboli: + \* - /. La sintassi di questi elementi è stata definita nella fase di analisi lessicale ([vedere \[1\]](#BIBLIO1)), e in quella fase avvieneil loro riconoscimento e la consegna allanalizzatore sintattico sotto forma di tokens.
Partendo dalla precedente descrizione dellinput definiamo le regole grammaticali:
\<Espressione\> ::= \<Termine\> \| \<Termine\> \<Operatore\> \<Espressione\>
\<Termine\> ::= numero \| variabile \| - \<Termine\> \| ( \<Espressione\> )
\<Operatore\> ::= + \| \* \| - \| /
La notazione utilizzata nella precedente definizione viene chiamata BNF (Backus-Naur form). I simboli e le parole in grassetto denotano i simboli terminali (tokens). Le parole tra \< e \> identificano i non-terminali; ad ognuno di loro corrisponde una regola grammaticale. La prima è la regola di partenza della grammatica.

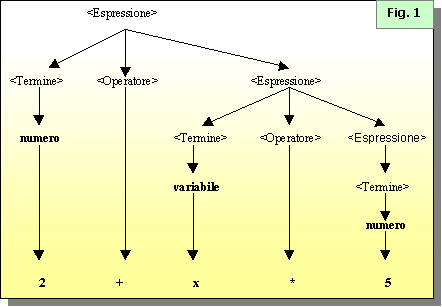

Di seguito è riportato lalbero sintattico risultante dallapplicazione delle regole allespressione di esempio 2+x\*5.

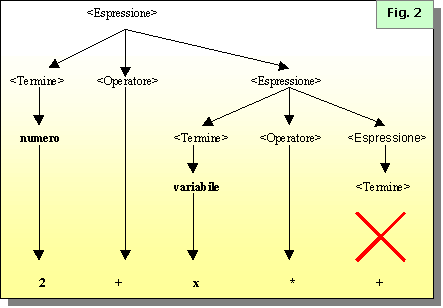

Nel caso in cui la regola di partenza non possa essere soddisfatta per tutto linput, si verifica un errore sintattico. Se assumiamo come esempio lespressione 2+x\*+ lalbero sintattico risultante sarebbe il seguente:
Lerrore in questo esempio produrrebbe il messaggio"aspetto un termine", o molto più esplicitamente "aspetto un numero, una variabile, - o (". La maggioranza degli errori sintattici sono espressi con la formula "aspetto "+\<elenco dei tokens aspettati nella regola irrisolta\>.
In questa grammatica, come si può notare, gli operatori: +-\/ hanno la medesima precedenza. Per stabilire una gerarchia diprecedenza tra operatori è necessario creare dei non-terminali intermezzi che spezzino le associazioni tra operatori e operandi. Nel nostro caso vogliamo dare precedenza agli operatori \, / rispetto agli operatori +,- . A tale scopo introdurremo il nuovo non terminale \<Fattore\>.
La grammatica definitiva è la seguente:
\<Espressione\> ::= \<Termine\> \| \<Termine\> \<OpAd\> \<Espressione\>
\<Termine\> ::= \<Fattore\> \| \<Fattore\> \<OpMul\> \<Termine\>
\<Fattore\> ::= numero \| variabile \| - \<Fattore\> \| ( \<Espressione\> )
\<OpAd\> ::= + \| -
\<OpMul\> ::= \* \| /
Avendo definito in modo coerente la grammatica, passiamo adesso alla scelta dellalgoritmo dellanalizzatore. Ci sono due tipi di analizzatori sintattici a seconda di come gli stessi costruiscono lalbero sintattico.
- Top-down: la costruzione parte dallalto con il non-terminale della regola di partenza.
- Bottom-up: la costruzione parte dal basso finendo in alto con il non-terminale della regola di partenza.
La popolarità degli analizzatori top-down è dovuta alla sua efficienza e facilità dimplementazione; tuttavia gli analizzatori bottom-up possono gestire un più grande numero di classi di grammatica, è per questo che sono preferiti dalla maggioranza dei generatori di compilatori (es. yacc).
La scelta della tecnica di analisi, nel nostro caso, è caduta su un tipo di analizzatore top-down chiamato discesa ricorsiva (recursive descent parsing). Per lapplicazione di questa tecnica nessuna regola della grammatica può essere ricorsiva a sinistra. Questo accade quando un non-terminale che è il primo elemento della regola sia lo stesso che definisce la regola (es. \<E\> ::= \<E\> \<A\> \<T\>). Nel nostro caso le regole sono state definite senza questo tipo di ricorsività.
In un analizzatore a discesa ricorsiva ogni non terminale è rappresentato e gestito da una procedura (funzione o metodo, dipende dal linguaggio), e allinterno di essa vengono accertati i simboli terminali e chiamate le procedure corrispondenti ai non-terminali. Se un non-terminale rappresenta unicamente un insieme di singoli simboli terminali (es. \<OpAd\>), risultapiù efficiente non creare una procedura ad esso associato, e gestire la sua verifica con una condizione dappartenenza.
Se utilizziamo il non-terminale \<Espressione\> come esempio, la sua procedura schematica, usando un linguaggio descrittivo pseudo Java, sarebbe la seguente:
void Espressione() {
Termine();
if (prossimo_simbolo_è_di_addizione_sottrazione())
Espressione();
else
rimettere_il_simbolo_nella_coda();
}
La ricorsività ha dei grandi vantaggi dal punto di vista della logica di programmazione, ma può risultare un metodo molto pesante nellelaborazione. In alcune sintassi, e soprattutto in quelle che rappresentano espressioni, è possibile eliminare alcune ricorsività. Le regole dove è più semplice scoprire ed eliminare ricorsività inutili sono quelle che hanno il seguente schema:
> \<A\> ::= \<B\> \| \<B\> \<T\> \<A\>
dove \<B\> è un qualsiasi non-terminale e \<T\> contiene soltanto simboli terminali. Nella nostra grammatica esistono due regole che corrispondo allo schema proposto:
> \<Espressione\> ::= \<Termine\> \| \<Termine\> \<OpAd\> \<Espressione\> > > \<Termine\> ::= \<Fattore\> \| \<Fattore\> \<OpMul\> \<Termine\>
Leliminazione della ricorsività in questo caso può essere fatta con lanalisi, allinterno della procedura, di unespressione regolare di questo tipo:
> \<A\> = \<B\> \[ \<T\> \<B\> \]\*
La conversione delle nostre regole a questa forma sarebbe la seguente:
> \<Espressione\> = \<Termine\> \[ \<OpAd\> \<Termine\> \]\ > > \<Termine\> = \<Fattore\> \[ \<OpMul\> \<Fattore\> \]\
e la pseudoprocedura diventerebbe:
void Espressione() {
Termine();
while(true) {
if (prossimo_simbolo_è_di_addizione_sottrazione ())
Termine();
else {
rimettere_il_simbolo_nella_coda();
break;
}
}
}
Con tutti gli elementi che abbiamo possiamo vedere limplementazione in Java della classe SyntaxAnalizer.
19
class SyntaxAnalizer {
20
static final String factorErr = "Aspetto un numero, una variabile, \'-\'
o \'(\'";
21
LexicalAnalizer la;
22
List li;
23
int indent=0;
24
25
public SyntaxAnalizer( InputStream is, List _li ) {
26
la = new LexicalAnalizer(is);
27
li = _li;
28
}
30
void show(String s) {
31
int i;
32
StringBuffer sb = new StringBuffer(indent);
33
34
for (i=0;i<indent;i++) sb.append(' ');
35
36
li.addItem(sb+s);
37
}
39
public void Parse() throws SyntaxError, LexicalError, IOException {
40
GenericToken gt;
41
42
Expression();
43
44
gt = la.nextToken();
45
if (gt.getType()!=GenericToken.EOE)
46
throw new SyntaxError("Aspetto un operatore.");
47
}
49
void Expression() throws SyntaxError, LexicalError, IOException {
50
GenericToken gt;
51
52
show("<Espressione>");
53
indent++;
54
Term();
55
while (true) {
56
gt = la.nextToken();
57
if (gt.getType()==GenericToken.OPERATOR
58
&& (((OperatorToken)gt).getOp()==OperatorToken.SUB ||
59
((OperatorToken)gt).getOp()==OperatorToken.ADD)) {
60
show(gt.toString());
61
Term();
62
} else {
63
la.pushBack();
64
break;
65
}
66
}
67
indent--;
68
}
70
void Term() throws SyntaxError, LexicalError, IOException {
71
GenericToken gt;
72
73
show("<Termine>");
74
indent++;
75
Factor();
76
while (true) {
77
gt = la.nextToken();
78
if (gt.getType()==GenericToken.OPERATOR
79
&& (((OperatorToken)gt).getOp()==OperatorToken.MUL ||
80
((OperatorToken)gt).getOp()==OperatorToken.DIV)) {
81
show(gt.toString());
82
Factor();
83
} else {
84
la.pushBack();
85
break;
86
}
87
}
88
indent--;
89
}
91
void Factor() throws SyntaxError, LexicalError, IOException {
92
GenericToken gt;
93
OperatorToken ot;
94
95
show("<Fattore>");
96
indent++;
97
gt = la.nextToken();
98
switch (gt.getType()) {
99
case GenericToken.NUMBER:
100
case GenericToken.VARIABLE:
101
show(gt.toString());
102
break;
103
case GenericToken.OPERATOR:
104
if (((OperatorToken)gt).getOp()==OperatorToken.SUB) {
105
ot = new OperatorToken(OperatorToken.MINUS);
106
show(ot.toString());
107
Factor();
108
break;
109
} else
110
throw new SyntaxError(factorErr);
111
case GenericToken.SYMBOL:
112
if (((SymbolToken)gt).getSymbol()=='(') {
113
show(gt.toString());
114
Expression();
115
gt = la.nextToken();
116
if (gt.getType()==GenericToken.SYMBOL
117
&& ((SymbolToken)gt).getSymbol()==')') {
118
show(gt.toString());
119
break;
120
} else
121
throw new SyntaxError("Aspetto \')\'");
122
}
123
default:
124
throw new SyntaxError(factorErr);
125
}
126
indent--;
127
}
128
129
}
Il costruttore SyntaxAnalizer crea unistanza (riga 26) della classe LexicalAnalizer ([vedere \[1\]](#BIBLIO1)) con lInputStream passatole come parametro. Loggetto LexicalAnalizer nella variabile la ci fornirà i tokens ricavati dallinput scelto attraverso il metodo nextToken (r. 44, 56, 77, 97, 115). Il parametro li (r.27) ci servirà per inserire delle traccie in una casella delenco; questo parametro non ha nessuna rilevanza dal punto di vista dellanalisi sintattica ed è stato inserito soltanto per scopi dimostrativi. Il metodo show (r. 30) aggiunge la stringa s nella casella li, inserendole allinizio indent quantità di spazi.
Lanalisi sintattica inizia con la chiamata al metodo Parse (r.39) che a sua volta chiama il non-terminale di partenza Expression (r.42). Per accertare che tutto linput sia stato analizzato viene verificata la fine dellespressione (r. 44); un esempio di questa situazione è lespressione x+2y.
I metodi Expression(r. 49) Term (r. 70) e Factor (r. 91) rappresentano rispettivamente i non-terminali \<Espressione\>, \<Termine\> e \<Fattore\>. Nei metodi Expression e Term si può osservare leliminazione della ricorsività inutile della quale abbiamo parlato. Allinterno del metodo Factor (r.104) vediamo la mutazione delloperatore di sottrazione (token SUB) in operazione di negazione unitaria (token MINUS) come conseguenza della differenza funzionale rilevata dallanalisi sintattica.
La rilevazione di un errore provoca la sollevazione delleccezione SyntaxError (r. 46, 121, 124). Questa eccezione è stata definita come una semplice estensione di Exception, e ci servirà a distinguere la provenienza degli errori di compilazione.
Lutilizzo della classe SyntaxAnalizer verrà esemplificato con lapplet che si trova a fianco. Lespressione da analizzare deve essere inserita nella casella di testo sotto "Espressione". Per eseguire lanalisi premere Invio nella casella o premere il pulsante "Analisi Sintattica". I token ottenuti ed eventuali messaggi derrore saranno visualizzati nella casella "Risultati".
Di seguito faremo i commenti ai frammenti più rilevanti dellapplet.
1
2
public class ex2 extends java.applet.Applet {
13
static final String DO_BUTTON = "Analisi Sintattica";
14
List li;
15
TextField edExpr;
16
17
public void init() {
18
/* Creazione e disposizione dei componenti nell'Applet.
19
I sorgenti possono essere scaricati come indicato
20
alla fine dell'articolo */
21
}
62
void addError( Exception e ) {
63
li.addItem(e.toString());
64
li.select(li.countItems()-1);
65
}
67
void doIt() {
68
SyntaxAnalizer ea;
69
boolean success = false;
70
71
try {
72
ea = new SyntaxAnalizer(new StringBufferInputStream(edExpr.getText()),li);
73
li.clear();
74
ea.Parse();
75
success = true;
76
}
77
catch (IOException e) getAppletContext().showStatus(e.toString());
78
catch (LexicalError e) addError(e);
79
catch (SyntaxError e) addError(e);
80
if (success)
81
getAppletContext().showStatus("Operazione completata con successo");
82
else
83
getAppletContext().showStatus("Operazione interrotta per errore");
84
}
86
public boolean handleEvent(Event evt) {
87
88
switch (evt.id) {
89
case Event.ACTION_EVENT: {
90
if (DO_BUTTON.equals(evt.arg)) doIt();
91
break;
92
}
93
case Event.KEY_PRESS: {
94
if (evt.target instanceof TextField &&
95
evt.key == '\n' ) doIt();
96
break;
97
}
98
}
99
return false;
100
}
101
}
Nel metodo handleEvent (r.84) vengono intercettati gli eventi di pressione del tasto Invio e del pulsante "Analisi Sintattica " per eseguire lanalisi nel metodo doIt (r.61).
La riga 72 crea unistanza della classe SyntaxAnalizer usando come InputStream il contenuto della casella "Espressione". Nella riga seguente viene pulito il contenuto della casella delenco "Risultati". Nella riga 74 viene invocato il metodo Parse per eseguire lanalisi sintattica. Se si verifica un errore, questo verrà intercettato nelle istruzioni dalla riga 77 alla 79. La visualizzazione degli errori avviene con laggiunta del testo nella casella "Risultati" (r.63); dopodiché la riga è selezionata (r.64) per garantire la sua visibilità. Le istruzioni finali del metodo doIt (r.80-83) notificano, nella barra di stato, il successo delloperazione.
In questarticolo abbiamo analizzatomolti elementi che intervengono nella fase di analisi sintattica, nonché la sua interazione con la fase di analisi lessicale. Nel prossimo articolo affronteremo le fasi di analisi semantica e di generazione del codice con lausilio delle classi Java HashTable, Vector eStack.
Download
I sorgenti esposti possono essere scaricati ai seguenti indirizzi:
- SyntaxAnalizer.java (classe SyntaxError e SyntaxAnalizer)
- ex2.java (applet di esempio)
Bibliografia
1. "Interprete di espressioni: analisi lessicale con lausilio della classe java.io.StreamTokenizer", Rafael Andrés Marín de la Cruz, MokaByte Numero 7 Aprile 1997. 2. Documentazione API JDK 1.0.2 3. "The theory of parsing, translation, and compiling", A.V. Aho and J.D. Ullman, 1973; ISBN 0-13-914564-8 4. "Compilers Principles, Techniques and Tools", A.V. Aho, R. Sethi and J.D. Ullman, 1986; ISBN 0-201-10088-6 5. "Peter Nortons Guide to Java Programming", Peter Norton and William Stanek, 1996; ISBN 1-57521-088-6
Rafael Andrés Marín de la Cruz
- Laureato in Matematica-Cibernetica allUniversità dellAvana (Cuba) nel 1990, da quattro anni vive e lavora a Milano. Con la sua società ha sviluppato software per non vedenti sotto DOS e un tool di installazione per Windows. Svolge inoltre consulenza, in qualità di progettista, nel campo delle telecomunicazioni. Ha programmato un gioco-applet *GeniusMind* valutato
- ["JARS Top 25%"](http://www.jars.com); la versione italiana può essere vista all'indirizzo <http://www.galactica.it/dialectica/genius/geniusmind.html>.
Il suo sito si trova al seguente indirizzo: <http://www.galactica.it/dialectica>.
- Può essere contattato tramite la redazione o direttamente all'indirizzo:
